언리얼 엔진 애니메이션 블루프린트 정리

애니메이션 블루프린트란?

애니메이션 블루프린트는 캐릭터의 골격(스켈레톤) 기반 애니메이션을 시각적으로 설계하는 전용 블루프린트이다.

일반 블루프린트가 게임 로직을 담당하는 것처럼, 애니메이션 블루프린트는 캐릭터가 어떤 모션을 취하고 어떻게 전환할지를 담당한다.



내부에는 두 가지 그래프가 있다.

• Anim Graph : 어떤 애니메이션을 출력할지 결정. 포즈를 블렌딩하고 최종 출력
• Event Graph : 게임 로직과 연동. 매 프레임 변수 갱신, 초기화 등 처리

---

Event Graph - Movement Component 정보 받아오기

캐릭터 상태에 반응하기 위해서는 캐릭터의 Movement Component의 정보가 필요하다.



변수 준비

Character - Character Object Reference

CharacterMovement - Character Movement Component Object Reference



초기화 - Event Blueprint Initialize Animation

Event Blueprint Initialize Animation은 애니메이션 블루프린트가 시작될 때 딱 한 번 호출된다.

여기서 캐릭터의 참조를 가져와 변수에 저장한다.



매 프레임 갱신 - Event Blueprint Update Animation

Event Bluepirnt Update Animation은 매 프레임마다 호출되어 애니메이션 로직을 업데이트한다.

여기서 캐릭터의 상태를 체크해서 변수를 갱신해준다. Sequence를 통해 여러 변수를 관리한다.

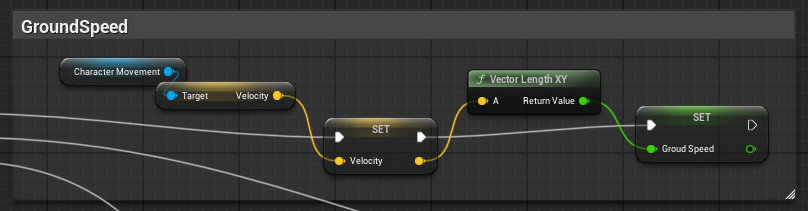

- Ground Speed

Z축을 제외하고 수평 이동 속도를 구한다.

땅에서의 속도만 중요하기 때문이다.

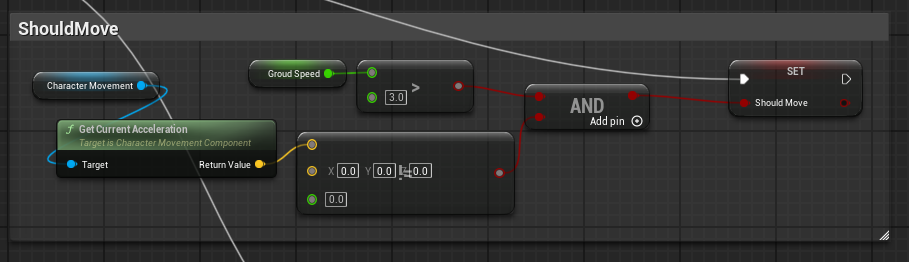

- bShouldMove

속도가 일정 수치 이상이고 입력도 있을 때만 "이동 중"이라고 판단한다.

속도만 가지고 판단하면 관성으로 미끄러지는 상황에서 오판할 수 있기 때문에 입력까지 함께 체크해준다.



- bIsFalling

점프중이거나 공중에 있을 때 true를 반환한다. 착지하면 false

---

Locomotion State Machine

여기서 State Machine이란?

캐릭터의 상태에 따라 어떤 애니메이션을 제생하고 언제 전환할지를 정의하는 구조이다.



핵심 개념은 세 가지이다.

• State(상태) : 캐릭터가 현재 취하는 동작 / 예시) Idle, Walk/Run, Jump 등
• Transition (전환) : 한 상태에서 다른 상태로 넘어가는 조건 / 예) 속도 3.0f 이상이면 Walk로 전환
• Animation과의 연결 : 각 State 안에 실제 재생할 애니메이션 시퀀스나 Blend Space를 배치

Locomotion 구성

애니메이션 그래프에서 [ state Machine ] 검색 후 이름을 "Lotomotion"으로 생성 후 Output Pose와 연결한다.

그 후 Lotomotion을 구현해야한다.



Idle State , Walk / Run

다음과 같이 Idle과 Walk / Run State를 추가한다.



Idle을 클릭해서 내부를 구현한다.

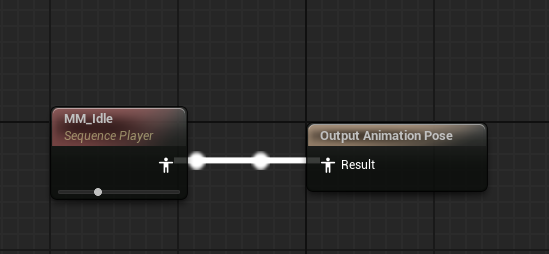

Idle 애니메이션과 Output Pose를 구현한다. 따로 건드려줄 부분이 없이 바로 연결해주면 평상시에 Idle 애니메이션이 나온다.



Walk / Run 블렌드 스페이스를 연결한다. Ground Speed를 입력으로 받아 걷기 / 달리기 애니메이션을 속도에 따라 자연스럽게 조절한다.
