언리얼 DAY9 언리얼 블루프린트 정리

언리얼 엔진의 블루프린트 챕터가 끝나서 블루프린트의 핵심을 다시 정리해보려고 한다.



흐름 제어 노드

Branch (조건 분기)

• 조건이 참인지 거짓인지 검사해 두 갈래로 흐름을 나눈다.
• 일반 코드의 if 구문과 동일하다.
• 많이 쓰는 예) 체력이 0 이하인지, 플레이어가 트리거에 들어왔는지 판단할 때

Sequence (순차 실행)

• 하나의 입력을 받아서 여러 실행을 순서대로 나열한다.
• 흐름이 긴 이벤트 처리에서 유용하다.

---



비교 / 연산 노드

비교 노드

• ==, >, <, >=, <= 등의 비교를 수행한다.
• 조건문(Branch)과 함께 쓰여 흐름 제어에 쓰인다.



사칙 연산 노드

• +, -, *, / 등의 기본 연산
• 벡터의 경우 방향 계산에도 쓰인다.



이벤트 노드

이벤트는 플레이어의 행동, 시간의 흐름, 충돌 감지 등을 처리하는 기본 뼈대이다.

• Event BeginPlay : 게임 / 레벨 시작 시 1회 실행
• Event Tick : 매 프레임마다 실행
• OnComponentBeginOverlap : 충돌 / 트리거 진입 시 실행

---

캐릭터

기본구조

Capsule : 충돌하는 부분

Mesh : 외형

CharacterMovement : 이동 / 점프 / 중력 처리

Controller : 입력 제어



---

카메라

기본 구성

Spring Arm : 카메라 거리 / 회전 완충

Camera : 실제 화면

보통 Spring Arm - Camera는 같이 사용

Follow Camera 형태로 캐릭터에 붙일 수도 있음.





회전 입력 처리 패턴

Mouse X방향 > Add Controller Yaw Input

Mouse Y방향 > Add Controller Pitch Input

Yaw : 좌우 시야 회전

Pitch : 위아래 시야 회전

---

캐릭터 애니메이션

기본 구조

Skeletal Mesh : 애니메이션 적용 대상

Animation Blueprint : 애니메이션 로직 담당

Anim Graph : 실제 애니메이션 연결

Event Graph : 상태값 계산



Blend Space

애니메이션의 흐름을 부드럽게 보간함.

Speed 값을 기준으로 Idle ↔ Walk ↔ Run을 자연스럽게 전환



Axis Settings은 세로축을 Speed로 해서

Speed == 0 : Idle

Speed == 50 : Walk

Speed == 100 : Run

---

회전하는 액터

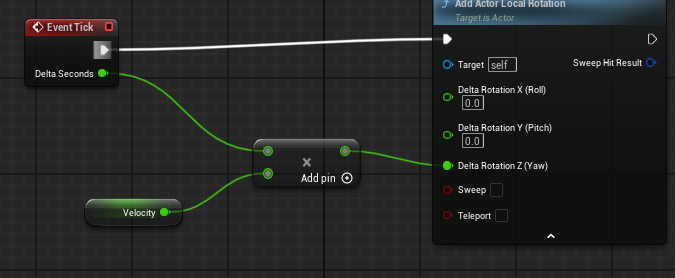

일정 속도로 회전하는 액터

Delta Seconds를 곱해서 프레임 상관없이 일정하게 회전하도록 함.



회전방향 반전

Branch * -1을 하여 원할 때 반전 할 수 있도록 함.



---

이동하는 액터 (왕복 플랫폼)

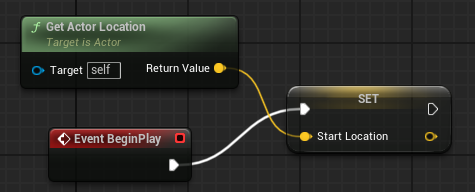

시작 위치 저장

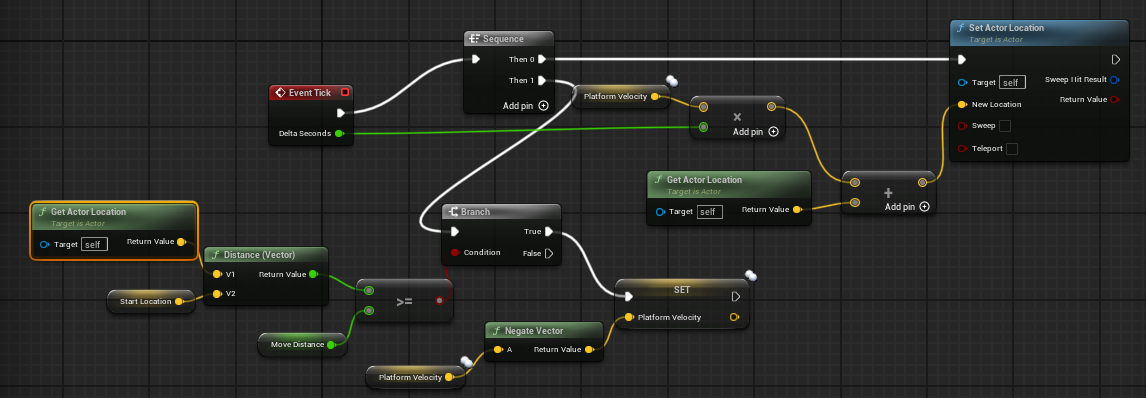

이동

Event Tick

>> Platform Velocity * Delta Seconds = 이동량

>> Get Acter Location + 이동량

>> Set Actor Location



왕복(거리 체크 후 반전)

Distance(Vector)

>= MoveDistance

Branch

Negate Vector -> Set PlatformVelocity



---

Interp To Movement로 이동 (보간식)

컴포넌트 기반 이동

Interp To Movement Component 추가



Detail - Control에서

Control Points에 +버튼으로 인덱스 2개 추가

시작 지점 - 끝 지점설정



Behavior - Behavior Type에서 "Ping Pong" 선택(왕복 반복)





---

Overlap 이벤트 기본 (Trigger / Box)

필수 조건

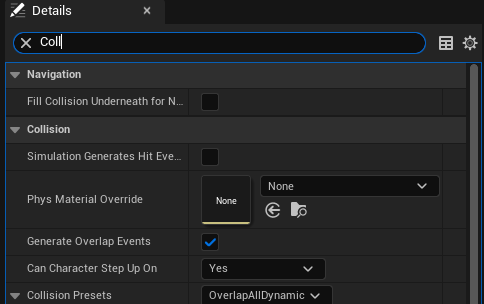

• Collision에서 Generate Overlap Events 켜기

• TriggerVolume / BoxCollision 필요
• 특정 액터만 반응시키기
  • other Actor
  • == (Equal Object)
  • Branch

---

빙판 오버랩

캐릭터만 체크



OnComponentBeginOverlap

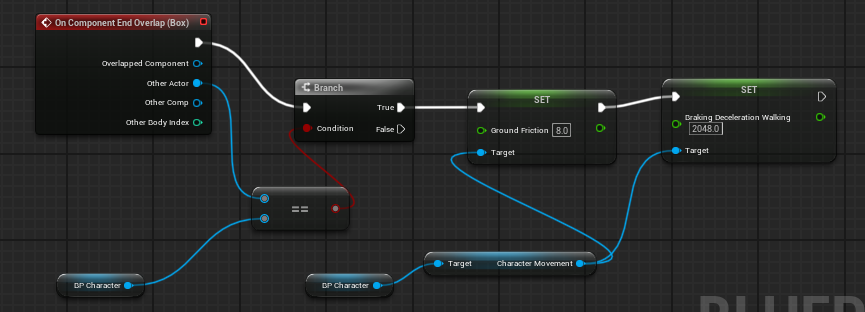

EndOverlap에서 다시 원상복구

---

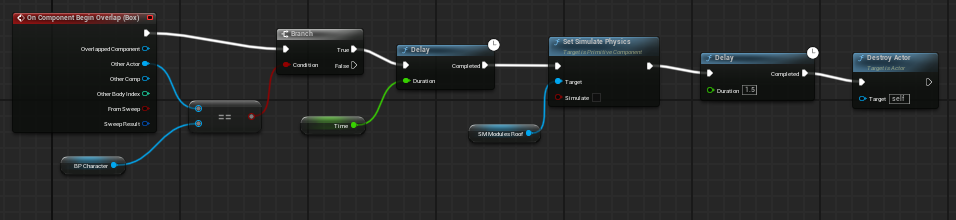

사라지는 발판

(Delay +  Destroy)

오버랩 먼저





Delay로 타이밍 제어 후 파괴

---

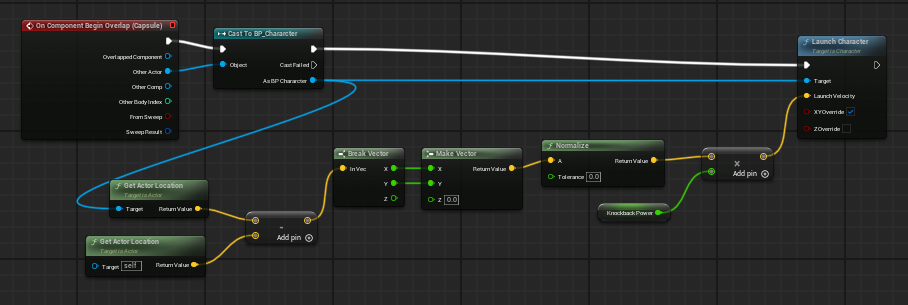

튕겨내는 기둥

이벤트 시작

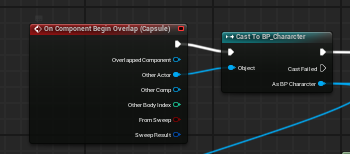

OnComponentBeginOverlap (Capsule)





튕겨나갈 방향 계산

characterLocation - 오브젝트의 Location





힘 적용

위에서 계산한 결과에 KnockbackPower를 곱함



넉백 실행 ( Launch Character )

Launch Vecocity = 위에서 계산한 벡터

XYOverride 체크

ZOverride >> 위로 튀게 하고 싶으면 체크





노드 구조

---



한 주 동안 했던 내용들 중 핵심 내용이라고 생각했고 난이도가 있었던 내용들을 정리해봤다. C++을 배우게 되면 대부분은 C++ 코드로 작성을 하겠지만 이 알고리즘 자체는 코드에서도 사용될 알고리즘이기 때문에 다시 공부하려고 정리하면서 다시 복기했다.



오늘의 TIL도 마무리 ㅎ
